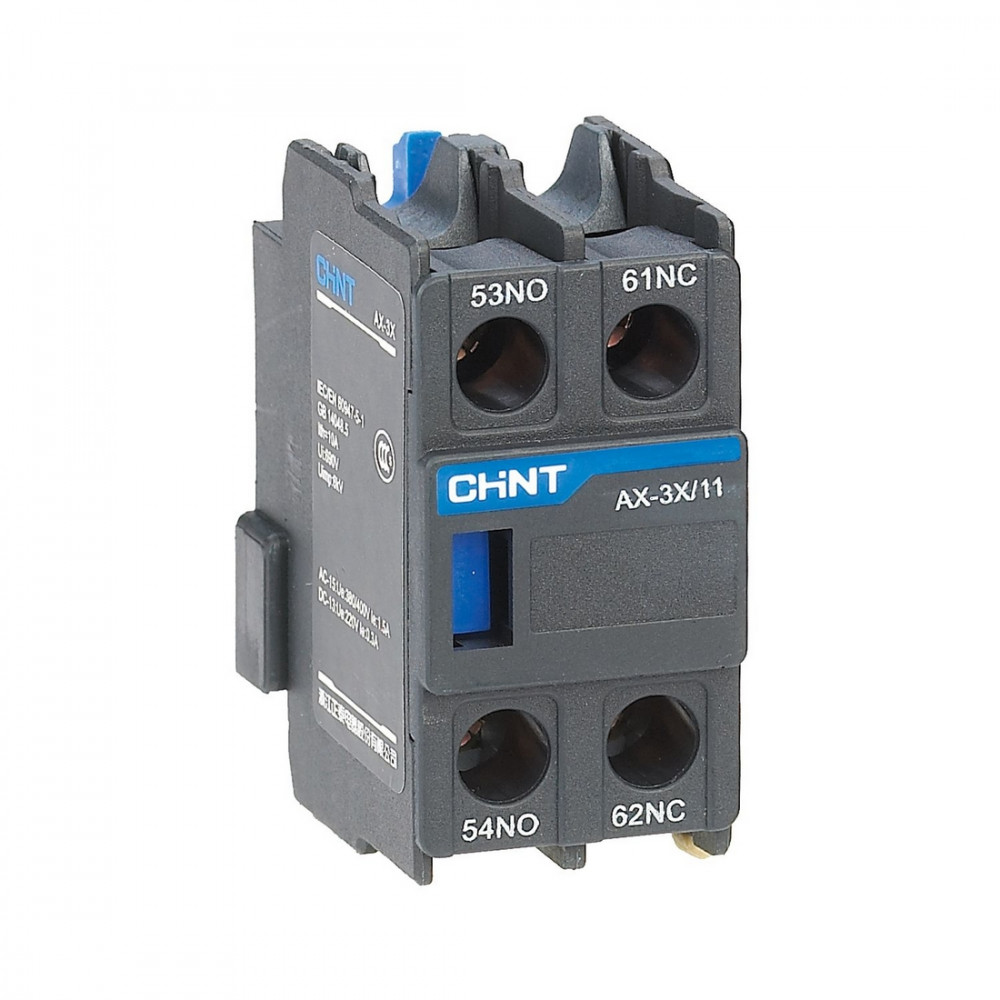

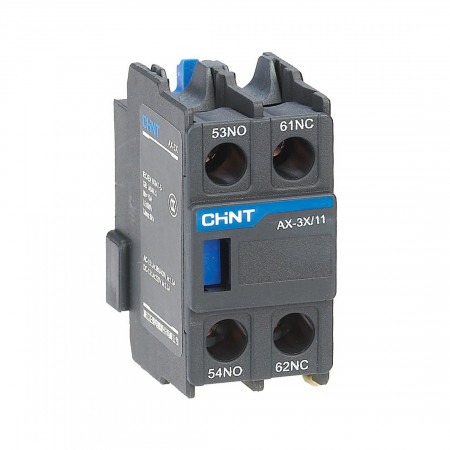

Блок доп. контактов CHINT AX-3X/11 (938256) серый

Приставка с дополнительными контактами позволяет расширить функциональные возможности контакторов. В зависимости от типа аксессуара возможно фронтальное или боковое присоединение к устройству. Данные приставки подходят для совместного применения с контакторами серии NXC-06~630 производства компании CHINT Electric.

Работа в цепях постоянного тока

Контактные приставки подходят для работы в цепях оперативного тока 220В DC и имеют соответствующую маркировку на корпусе. Выдерживают 0,3 А в применении с индуктивной нагрузкой DC-13.

1НО+1НЗ

Контактная приставка содержит 2 контакта. НО контакты разомкнуты пока на катушке контактора отсутствует напряжение и замыкаются с появлением напряжения. Замкнутое состояние сохраняется до тех пор, пока действует напряжение. НЗ контакты действуют наоборот, они замкнуты в отсутствие напряжения на катушке и разомкнуты с его появлением.

Максимальное количество контактов

На каждый контактор серии NXC можно установить одну контактную приставку фронтальной установки и две боковой установки (с левой и правой стороны). При этом контакторы номиналом 120 А и более уже оснащены двумя боковыми контактами, поэтому дополнительно можно установить только фронтальную. Если на контактор будет установлена механическая взаимная блокировка, то можно установить только по одному боковому контакту на каждый контактор.

Обратите внимание! У миниатюрных контакторов NXC с индексом M свои аксессуары. Дополнительные контакты полноразмерных контакторов к ним не подходят.

Серия контакторов NXC

Контакторы переменного тока NXC отличаются современным внешним видом и компактной конструкцией. Они используются для частых запусков и управления двигателями переменного тока, а также для дистанционного включения и выключения цепей. Их можно комбинировать с тепловыми реле для создания электромагнитных пускателей.
