Кабель оптоволоконный Интегра ИКБ-Т-А4-2.7 кН Черный

Кабель оптоволоконный ИКБ-Т-А4-2,7кН

Назначение:

Оптический кабель типа ИКБ-Т…, изготавливаемый по ТУ 3587-005-66254127-2014 ,применяется для прокладки в грунтах, в том числе подверженных мерзлотным деформациям, в кабельной канализации, по мостам и эстакадам.

При постройке ВОЛС часто возникают такие ситуации, когда кабели невозможно провести по канализации или смонтировать их на опоры из-за отсутствия таковых. В таких случаях используется специальные оптические кабели для грунта, которые зарывают под землю. Подобный способ прокладки связи достаточно трудозатратный и дорогой, но часто является единственной альтернативой, поскольку других вариантов провести линию просто нет.

К кабелям для прокладки в грунт выдвигаются повышенные требования, поскольку они подвергаются серьезным нагрузкам. На них давит слой земли, на них воздействует влага, различные химические вещества, грызуны и насекомые. Чтобы обеспечить качественную связь, необходимо выбирать сертифицированные ВОК, предназначенные специально для размещения в земле.

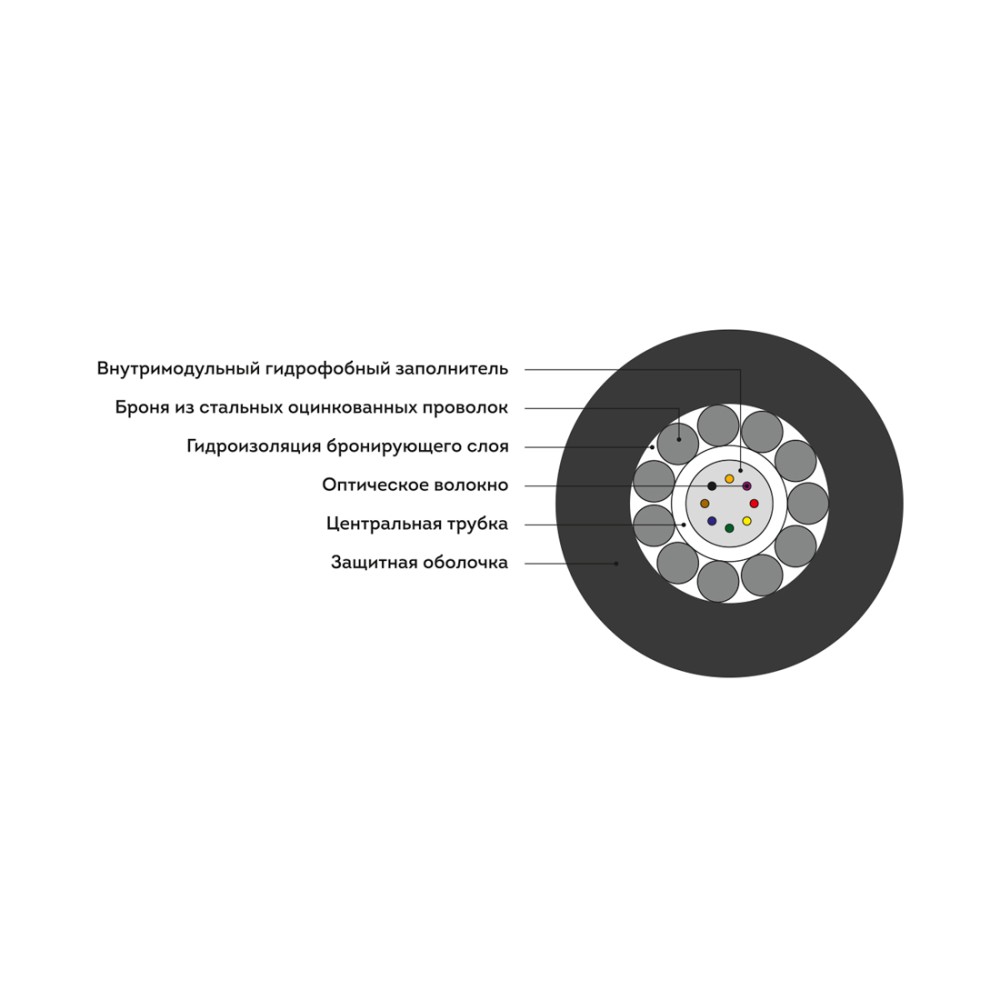

Конструкция волоконно-оптического кабеля ИКБ-Т с броней из круглой стальной проволоки для прокладки в грунт

Кабели в грунт применяют в следующих ситуациях:

Для прокладки ВОЛС в производственные и нежилые помещения, для обеспечения связью электроустановок.

Для подключения торговых центров, многоэтажных и промышленных зданий.

При проводке линий связи по эстакадам или железнодорожным мостам.

Также его можно использовать для укладки в канализацию, но для этого существует специализированный ВОК с защитой от грызунов, поэтому лучше использовать именно его. Представленные в данном разделе кабели для прокладки в земле можно использовать в грунтах любых категорий (суглинки, гравий, песок и пр). Допускается их применение в районах с карстовой активностью, а также в вечномерзлых грунтах.

Особенности и преимущества оптического кабеля

Наш высококачественный оптический кабель имеет все необходимые сертификаты соответствия и официальную гарантию. Срок его службы – не менее 25 лет, даже при условии использования изделия в сложных условиях. Он выдерживает высокие нагрузки, не боится контакта с водой, а от грызунов защищен специальной стальной броней.

Если оптические кабели планируется укладывать в легких почвах, то рекомендуется приобрести недорогие модели с одноповивной броней из проволоки. Они выдерживают усилие до 20 кН, чего вполне достаточно для подобной почвы. Если оптические кабели будут закладываться в скальных грунтах или проходить через болотистую местность, то лучше использовать модели с двухслойной броней, которая выдерживает усилие до 80 кН. Для влажных, заболоченных почв или при прокладке оптики через реку следует использовать дополнительные алюмополиэтиленовые ленты, защищающие изделие от попадания влаги.

Описание конструкции:

Сердечник - центральная трубка.

Оболочка ОМ из термопластичного материала.

Гидроизоляция ОМ - внутримодульный заполнитель.

Бронепокров - повив стальных оцинкованных проволок.

Гидроизоляция бронепокрова - гидрофобный заполнитель.

Наружная полимерная оболочка.

Параметры кабеля:

Температурный диапазон хранения и перевозки - от минус 40 до +50 °С.

Температурный диапазон монтажа - от минус 20 до +50 °С.

Температурный диапазон эксплуатации - от минус 40 до +50 °С.

Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.

Динамическое растягивающее усилие - 2,7 кН.

Статическое растягивающее усилие - 2 кН.

Раздавливающее усилие - 0,4 кН/см.

Удар - 10 Дж.

Протекание воды - Нет.

Вес 1 километра кабеля - 54 кг .

Строительная длина - 6 км .

Наружный диаметр/габариты - 6,6 мм.

Стандарт оптического волокна - G.652D.

Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.

По требованию заказчика возможны опции:

1. Замена гидрофобного заполнителя на сухой водоблокирующий материал.

2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).

3. Изменение стандартного цвета модулей и волокон.
