Кабель оптоволоконный Интегра ИКнг(А)-HF-М4П-А4-0.4 кН (QS-9989) Черный

Кабель оптоволоконный ИКнг(А)-HF-М4П-А4-0.4кН

Назначение:

Оптический кабель типа ИКнг(А)-HF…, изготавливаемый по ТУ 3587-005-66254127-2014 , применяется в негорючей оболочке применяется внутри помещений, зданий и сооружений, а также для прокладки внутри шахт .

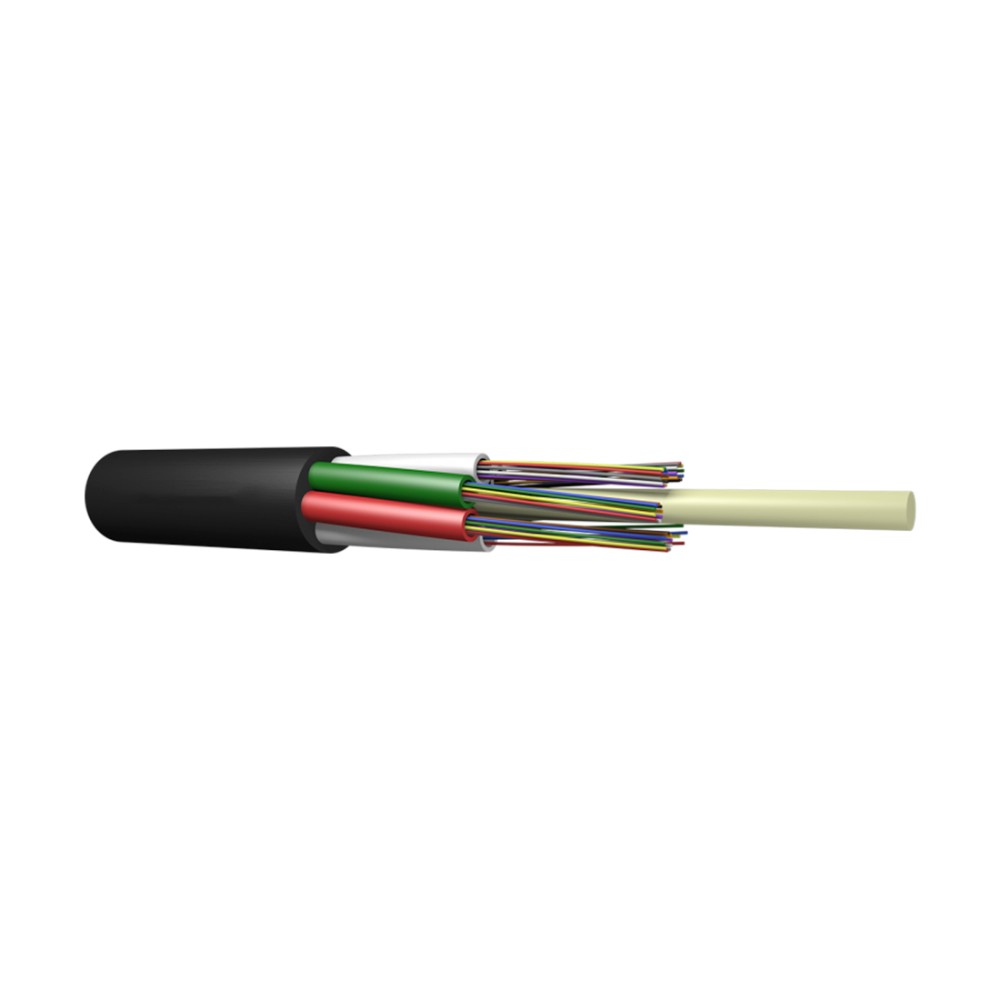

Описание конструкции:

Сердечник - повив из 4 оптических модулей (ОМ).

Осевой элемент (ОЭ) - стеклопластиковый пруток.

Оболочка ОМ из термопластичного материала.

Гидроизоляция ОМ - внутримодульный заполнитель.

Гидроизоляция сердечника - гидрофобный заполнитель.

Обёртка скрутки - ПЭТ лента.

Обмотка сердечника - полиэстеровые нити.

Дополнительные элементы - усиливающие стеклонити.

Наружная полимерная оболочка нераспространяющая горение не выделяющая галоген.

Параметры кабеля:

Температурный диапазон хранения и перевозки - от минус 40 до +50 °С.

Температурный диапазон монтажа - от минус 20 до +50 °С.

Температурный диапазон эксплуатации - от минус 40 до +50 °С.

Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.

Динамическое растягивающее усилие - 0,4 кН.

Статическое растягивающее усилие - 0,23 кН.

Раздавливающее усилие - 0,2 кН/см.

Удар - 5 Дж.

Протекание воды - Нет.

Наружный диаметр/габариты - 5,9 мм.

Стандарт оптического волокна - G.652D.

Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.

По требованию заказчика возможны опции:

1. Замена гидрофобного заполнителя на сухой водоблокирующий материал.

2. Изменение стандартного цвета модулей и волокон.
