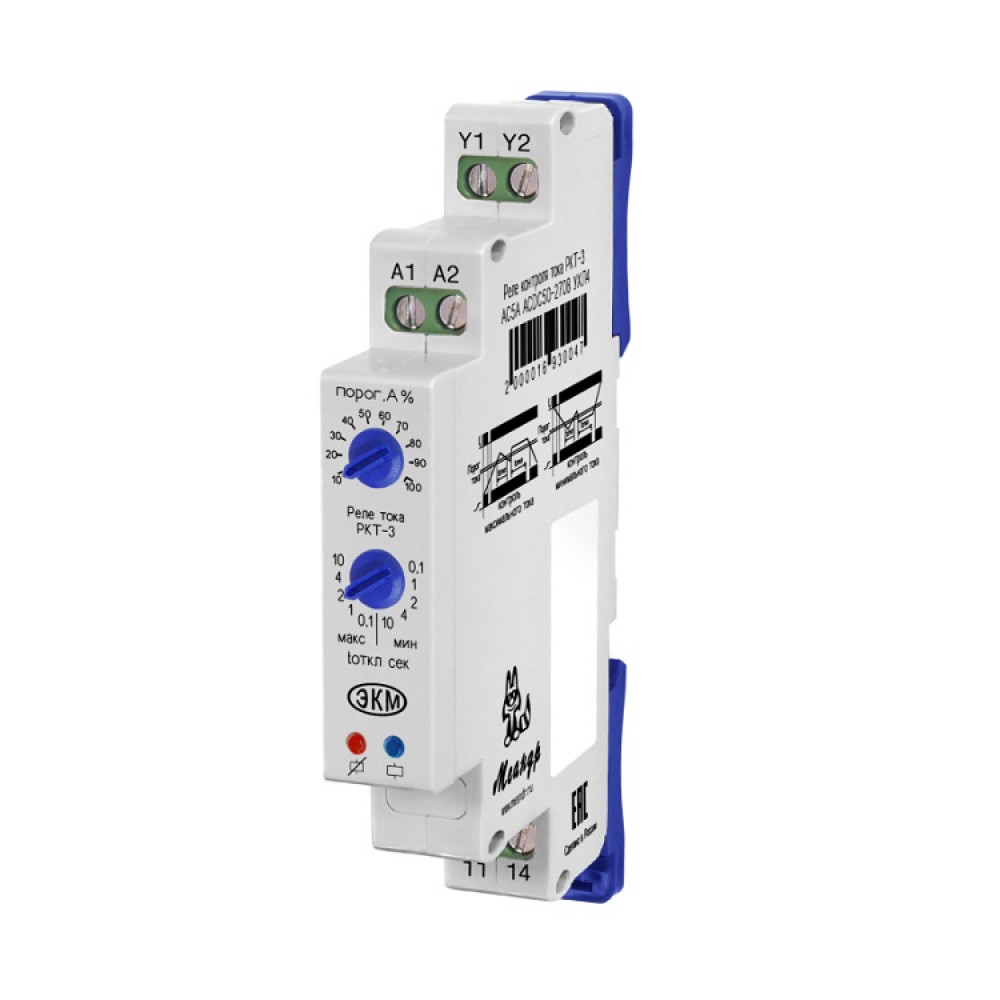

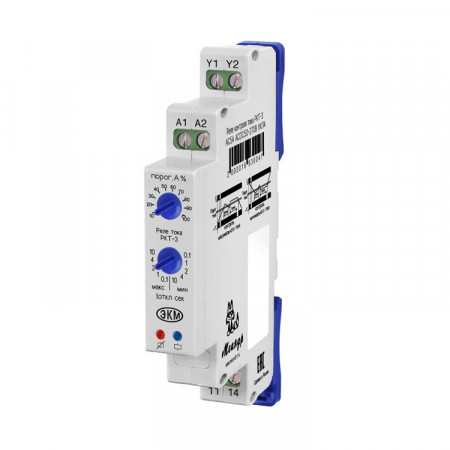

Реле контроля тока ЭКМ ACDC50-270В (РКТ-3 DС5А) белый

НАЗНАЧЕНИЕ

Реле контроля тока РКТ-3 (далее устройство) предназначено для контроля величины потребляемого тока и выдачи управляющего сигнала, при значения выше или ниже установленного порога срабатывания.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

При подаче питания на контакты А1 - А2, Устройство начинает осуществлять непрерывный контроль величины тока потребляемого нагрузкой, подключенной к измерительной цепи Y1-Y2. Устройство может осуществлять выдачу управляющего сигнала в двух режимах:

Реле максимального тока Для выбора данного режима переключатель задержки времени срабатывания tоткл должен быть установлен в любое значение в поле макс. В данном режиме функционирования при значении величины тока нагрузки более заданного порога срабатывания начинается отсчет установленного времени задержки включения встроенного исполнительного реле (0.1, 1, 2, 4 или 10 секунд). Если в процессе отсчета времени значение тока нагрузки станет менее установленного порога срабатывания, то отсчет времени включения сбросится. После окончания отсчета времени исполнительное реле включится. После снижения величины тока нагрузки до величины менее -10% от установленного порога срабатывания (гистерезис переключения 10%) исполнительное реле выключится без задержки времени срабатывания.

Реле минимального тока" Для выбора данного режима переключатель задержки времени срабатывания tоткл должен быть установлен в любое значение в поле мин. В данном режиме функционирования при значении величины тока нагрузки менее заданного порога срабатывания начинается отсчет установленного времени задержки включения встроенного исполнительного реле (0.1, 1, 2, 4 или 10 секунд). Если в процессе отсчета времени значение тока нагрузки станет выше установленного порога срабатывания, то отсчет времени включения сбросится. После окончания отсчета времени исполнительное реле включится. После увеличения значения тока нагрузки до значения выше установленного порога +10% исполнительное реле выключится без задержки времени срабатывания.

Реле имеет время нечувствительности для исключения срабатывания от переходных процессов после подачи питания. В течение этого времени реле включено независимо от значения тока. В случае снятия питания реле выключится без задержки.

Установка порога осуществляется в процентном соотношении от номинального значения поворотным регулятором порог А%. Номинальное значение измеряемого тока - 16 Ампер.

При включении исполнительного реле замыкается контакт 11-14, а контакт 11-12 размыкается и загорается индикатор работы исполнительного реле.
