Реле счетчик импульсов ЭКМ РСИ-П4-10 ACDC24-240В черный/синий

Устройство выпускаются в унифицированном пластмассовом корпусе, монтируется в отверстие панели. Крепление осуществляется 2-мя съёмными фиксаторами (в комплекте поставки) с задней стороны панели. Для демонтажа фиксатора следует отжать его задний конец от корпуса и вытянуть в противоположную от панели сторону. Устройство содержит встроенное реле (далее реле), его группы контактов изолированы и выведены на клеммы устройства.

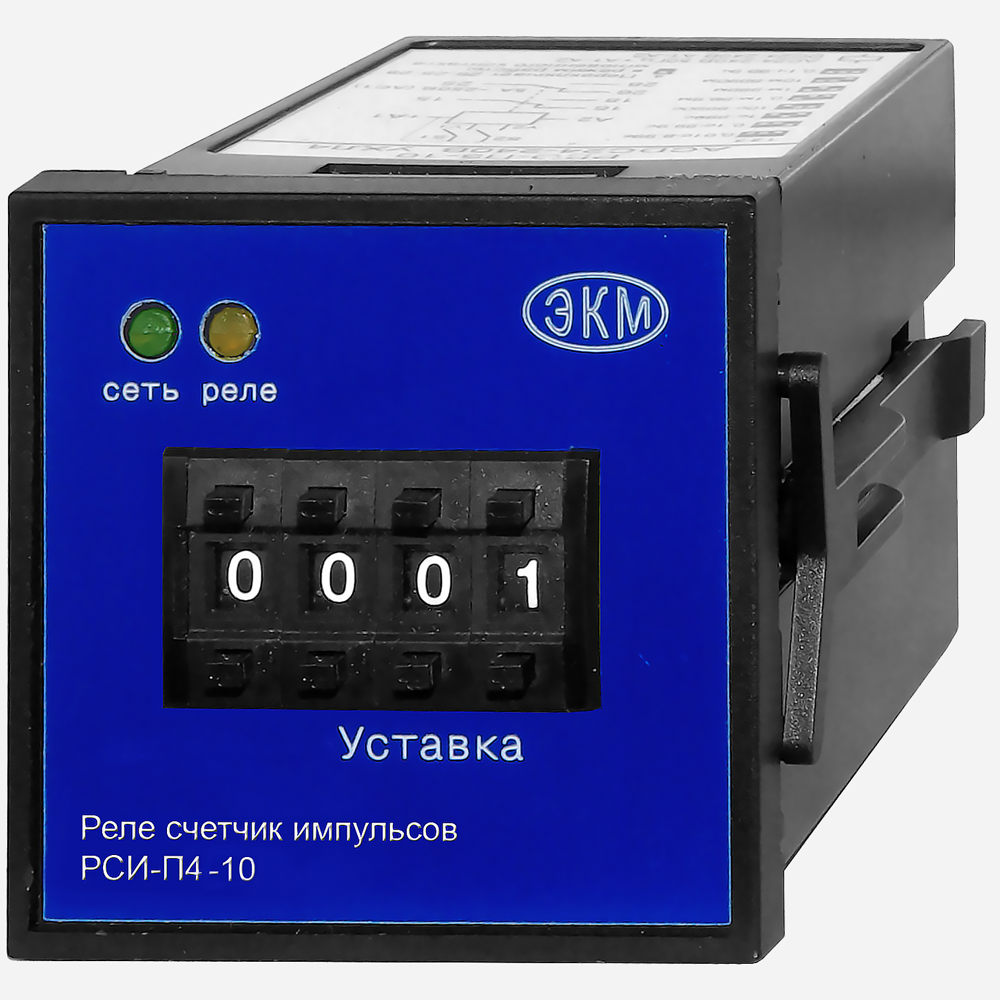

На лицевой панели устройства расположены:

Индикатор "сеть". Зелёный, светится при подаче напряжения питания;

Индикатор "реле". Жёлтый, светится при включенном состоянии реле (замкнуты контакты 15 -18 и 25 -28, рис. 2 паспорт на изделие);

Переключатель "Уставка" 4-х декадный, для установки количества импульсов до переключения реле (N). На задней стороне корпуса расположены:

Блок DIP переключателей, для установки диаграммы работы и длительности импульса коммутации реле (рис. 2 паспорт на изделие);

Клеммы для подключения (рис. 2 паспорт на изделие). Габаритные и установочные размеры приведены на рис. 3 (паспорт на изделие).

Устройство инкрементирует внутренний счётчик по фронту сигнала Y1 (Счёт). При совпадении количества отсчитанных импульсов с числом N, установленным на переключателе "Уставка" или превышении его, устройство переключает реле на время T. При подаче питания счётчик сбрасывается в 0, стояние реле определяется выбранной диаграммой работы (DIP переключатель 4). Длительность T определяется положением DIP переключателей 1, 2, 3 (рис. 1 паспорт на изделие).

При отсчете длительности T, если установлено положение DIP 1, 2, 3 = Off, контакты останутся в переключенном положении до сигнала Сброс. В других положениях, после окончания выдержки T, реле возвращается в состояние при отсчёте 0. По завершении отсчёта T или сигнала сброс устройство возобновит цикл отсчёта-переключения с отсчёта 0. Счёт блокируется если:

Отсчитывается выдержка переключения T;

Подан сигнал Y2 (Сброс).

По фронту сигнала Сброс устройство сбрасывает счётчик на 0, отменяет выдержку T и устанавливает соответствующее по диаграмме состояние реле. Положение переключателя "Уставка" допускается изменять в любом состоянии устройства.
