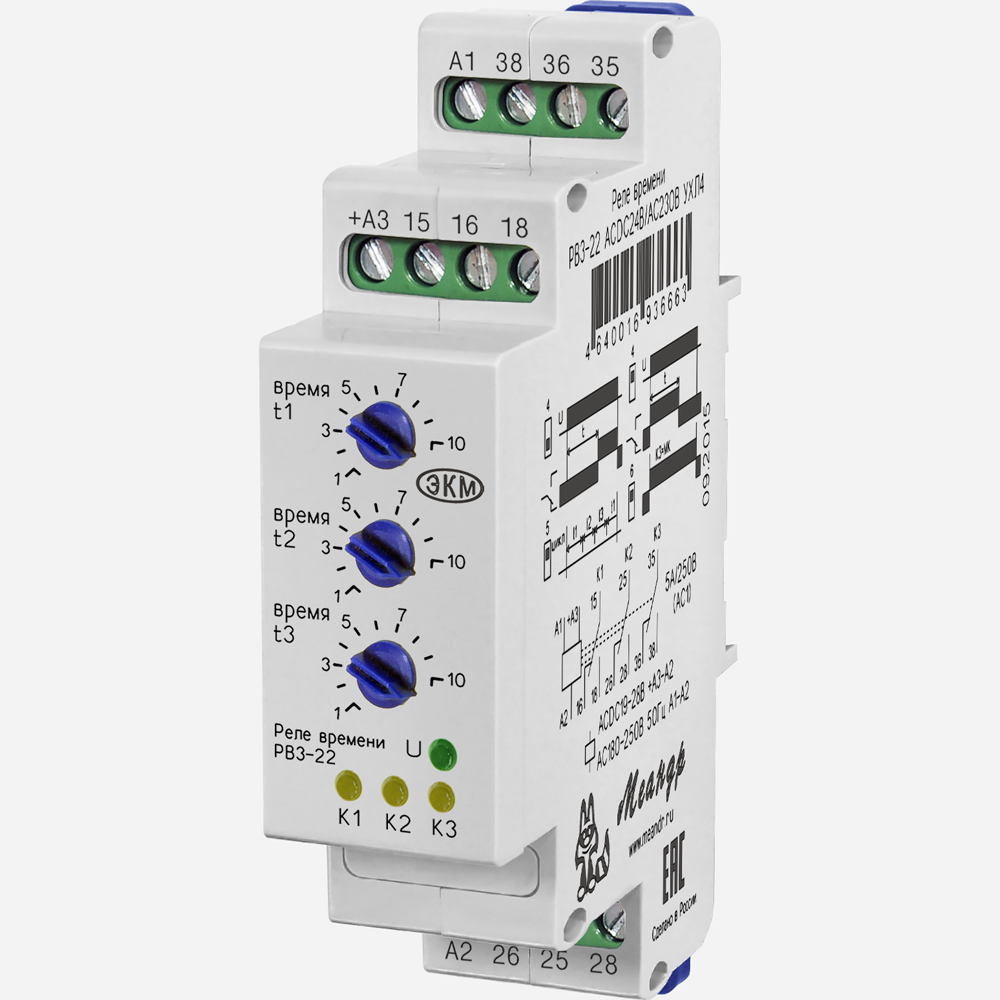

Реле времени ЭКМ ACDC24В/АС230В (РВ3-22) белый

НАЗНАЧЕНИЕ

Реле времени трёхцепное РВ3-22 (далее устройство) предназначено для коммутации до трех независимых электрических цепей с предварительно установленными выдержками времени и режимами работы для каждой из трех групп контактов, а так же для применения в схемах автоматики как комплектующее изделие.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

Режим работы устройства, а так же базовое время работы/задержки включения выбирается с помощью DIP переключателей, расположенных на боковой стороне. Базовое значение времени выбирается индивидуально для каждой из трех переключаемых цепей. Фактическое время переключения каждой из коммутируемых цепей определяется по формуле АхВ. Где А - базовое значение времени, установленное на соответствующем DIP переключателе, и B - значение множителя времени, устанавливаемое для каждой из переключающих групп контактов дискретным поворотным переключателям в диапазоне от 1 до 10. DIP переключатели выбора базового множителя времени имеют по 8 вариантов значений (1 с, 3 с, 10 с, 1 мин, 3 мин, 10 мин, 1 ч, 3 ч.).

Временной интервал первой группы контактов "К1" (15,16,18) определяется комбинацией 1,2 и 3 DIP переключателями нижнего четырех позиционного DIP переключателя и поворотным дискретным переключателем "время t1". При отключенном исполнительном реле замкнуты контакты 15-16, при включенном - 15-18. Режим работы первой группы контактов выбирается 4-м DIP переключателем.

Временной интервал второй группы контактов "К2" (25,26,28) определяется комбинацией 1,2 и 3 DIP переключателями левого верхнего четырех позиционного DIP переключателя и поворотным дискретным переключателем "время t2". При отключенном исполнительном реле замкнуты контакты 25-26, при включенном - 25-28. Режим работы второй группы контактов выбирается 4-м DIP переключателем.

Временной интервал третьей группы контактов "К3" (35,36,38) определяется комбинацией 1,2 и 3 DIP переключателями верхнего правого шести позиционного DIP переключателя и поворотным дискретным переключателем "время t3". При отключенном исполнительном реле замкнуты контакты 35-36, при включенном - 35-38. Режим работы третьей группы контактов выбирается 4-м DIP переключателем. Для третьей группы контактов DIP переключателем №6 можно задать режим работы "Мгновенный контакт".

Устройство имеет следующие режимы работы:

Режим А1 - Работа исполнительного реле с паузы

При подаче питания на устройство начинается отсчет задержки включения переключающих групп контактов, у которых выбран режим работы с паузы. По окончании заданного отсчета времени (время t1, t2 или t3) происходит включение соответствующих исполнительных реле. Отключение включенных исполнительных реле происходит только после снятия напряжения питания.

Режим А2 - Работа исполнительных реле с импульса

При подаче питания на устройство происходит включение всех групп контактов у которых выбран данный режим и начинается одновременный отсчет задержки их выключения. По окончании заданного отсчета времени (время t1, t2 или t3) происходит выключение соответствующих исполнительных реле. Отключение включенных исполнительных реле происходит после окончания заданного времени работы или при снятии напряжения питания.

Режим А3 - Циклическая работа трехцепного реле (активируется 5-м DIP переключателем)

В данном режиме работы устройства, при подаче питания начинается последовательный отсчет установленных интервалов времени t1, t2 и t3. То есть по окончании отсчета времени t1 начинается отсчет времени t2. После окончания отсчета времени t3 цикл повторяется. При этом каждое из трех исполнительных реле функционирует в выбранном режиме (А1 или А2 для 1,2 группы контактов, и А1, А2 или МК для 3 группы контактов). Для 1-й группы контактов время паузы/импульса (в зависимости от выбранного режима работы) определяется суммой времени t2 и t3. Для 2-й группы контактов - t3 и t1. Для 3-й группы контактов - t1 и t2. Перед началом отсчета установленного времени паузы/импульса t1, t2 или t3 соответствующее исполнительное реле приходит в состояние определенное его режимом функционирования. Цикл работы исполнительных реле повторяется до момента снятия напряжения питания. При выборе режима работы 3 группы контактов "Мгновенный контакт" в циклическом режиме работы, исполнительное реле остается включенным на весь период работы устройства, при этом отсчет установленного времени t3 осуществляется в обычном режиме.
