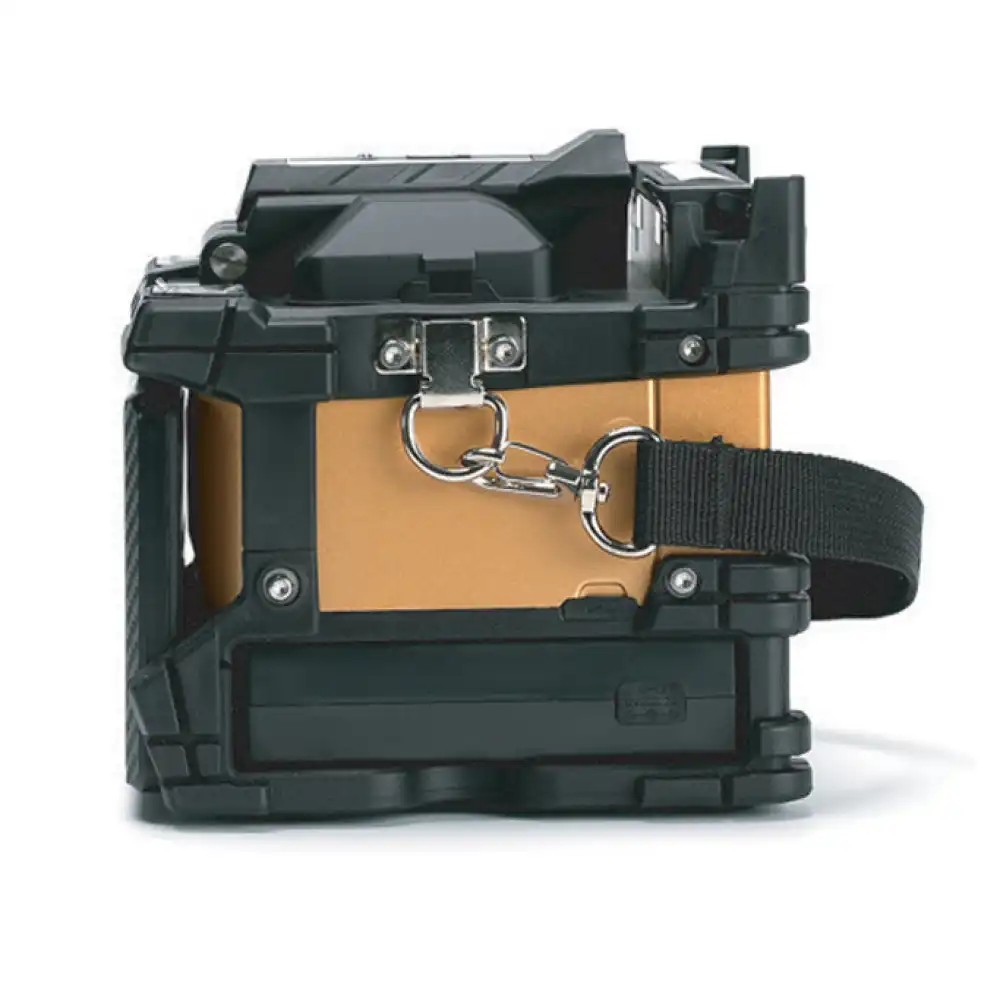

Сварочный аппарат для ВОЛС INNO Instrument i4 (I4 (V1) черный

Аппарат для сварки оптических волокон INNO Instrument i4

Очень компактный и качественный сварочный аппарат Inno Instrument I4 сочетает преимущества минимального размера с функциями ускоренной сварки и термоусадки, повышенных сроком службы электродов. Аппарат использует метод активного выравнивания по оболочке волокна (активные V-канавки) и обеспечивает сварку с небольшими потерями большинства стандартных типов волокон: одномодовых (SM), многомодовых (MM) с уменьшенными потерями на сгибах (G.657.A, B) и других. Сварочный аппарат будет удобен при выполнении монтажных работ в условиях ограниченного пространства серверных комнат, для строительства оптических распределительных сетей, при необходимости длительной работы с большим количеством волокон. Универсальные зажимы позволяют удерживать голое волокно (250 мкм), волокно в плотном буфере (900 мкм), патчкордовые кабели (2, 3 мм) и FTTH кабели (2х3 мм). Кроме того, в комплекте присутствуют быстросъемные держатели для сварки и термоусадки сварных оптических коннекторов SOC (Splice On Connector). Аппарат Inno Instrument I4 использует одну из самых высокоскоростных систем сварки в мире – 4 секунды, и ускоренную термоусадку защитных гильз – 13 секунд. Встроенная Li-Ion аккумуляторная батарея увеличенной емкости 3500 мА*ч способна обеспечить при полном заряде до 200-230 сварок с термоусадкой. Высококачественные электроды обеспечивают до 6000 разрядов дуги до замены. Комплектный автоматический скалыватель V1 позволяет производить качественные сколы (до 0,5О) с повышенным ресурсом лезвия – до 60 000 сколов. Традиционно высокое качество компонентов корейского производителя Inno Instrument гарантируют стабильную эксплуатацию аппарата даже в строжайших условиях окружающей среды.

Основные особенности

Выравнивание по оболочке оптического волокна (активные V-канавки)

Универсальные прижимы волокна в оболочке 0,25 мм, 0,9 мм, 2 мм, 3 мм и плоского распределительного кабеля FTTH

Время сварки всего 4 с (в режиме Quick mode)

Время термоусадки гильз – 13 с (45мм, 60мм slim)

Возможность сварки и термоусадки сварных оптических коннекторов SOC

Ресурс электродов – 6 000 сварок

Полностью автоматический скалыватель V1 на 60 000 сколов в комплекте

Защита от ветра, влаги, пыли

Цветной, сенсорный 4,3" экран с высоким разрешением 200 циклов сварки и термоусадки при питании от Li-ion аккумуляторной батареи.

Масса с аккумуляторной батареей 1,38 кг

Характеристики

Метод выравнивания волокон/Выравнивание по оболочке (активная V-канавка).

Тип сварных волокон: - Одномодовые SM(ITU-T G.652).

- Многомодовые MM(ITU-T G.651),.

- Одномодовые со смещенной дисперсией DS(ITU-T G.653),.

- Одномодовые со смещенной ненулевой дисперсией NZDS(ITU-T G.655).

- Одномодовые с уменьшенными потерями на сгибах BIF(ITU-T G.657).

- Волокна легированные эрбием (EDF) для оптических усилителей.

Диаметр свариваемого волокна-80 - 150 мкм.

Диаметр покрытия свариваемого волокна-100 мкм - 3 мм.

Длина сколотого волокна-от 5 до 16 мм.

Средние потери на сварном соединении: - 0,03 дБ для SM.

- 0,01 дБ для ММ.

- 0,05 дБ для DS.

- 0,05 дБ для NZDS.

- 0,03 дБ для G.657.

Типовое время сварки: 4 c (в режиме Quick),.

5 с (в режиме SM mode).

Оценка потерь на сварке- Есть.

Потери на отражение на сварном соединении-> 60 дБ.

Срок службы электродов-6000 сварок.

Программы сварки-Макс. 300.

Программы термоусадки-Макс. 100.

Тип термоусаджувальних гильз (КДЗС)-20 - 60 мм.

Время термоусадки: 21-23 c (КДЗС 60 мм).

16-18 c (КДЗС 60 мм slim).

Электропитание-от сети ~100-240 В; от сети постоянного тока 9-19 В и аккумуляторной батареи Аккумуляторная батарея-емкость 3500 мАг Количество циклов (сварка +термоусадка)-200 Сохранение результатов-10 000 результатов и 10 000 изображений.

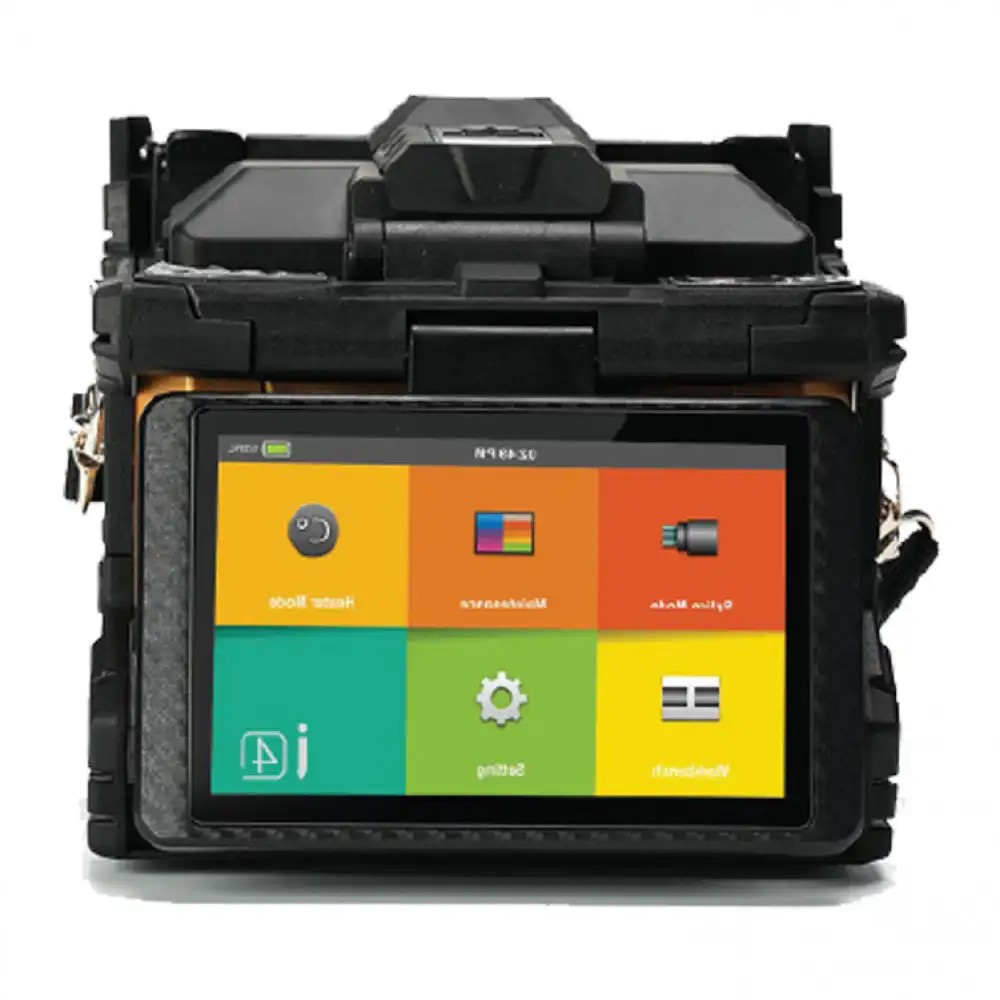

Дисплей-цветной, сенсорный 4,3”.

Кратность увеличения места соединения волокон-132x, 320х.

Интерфейсы-USB-C type.

Условия эксплуатации: - от 0 до 5000 м над уровнем моря;.

- относительная влажность воздуха от 0 до 95%;.

- максимально допустимая скорость ветра 15 м/с;.

- температура от -10°С до +50°С.

Условия хранения- температура от -40°С до +80°С.

- относительная влажность воздуха от 0 до 95%.

Размеры-132х137х139 мм.

Масса-1,16 кг (без батареи).

1,38 кг (с аккумуляторной батареей).

КОМПЛЕКТАЦИЯ

Сварочный аппарат Inno Instrument I4-1 шт.

Аккумуляторная батарея TLBT-3500-1 шт.

Автоматический скалыватель Inno Instrument V1-1 шт.

Сетевой адаптер питания-1 шт.

Сетевой шнур питания-1 шт.

Запасные электроды E-50-1 пара

Съемный прижим нагревателя для HTS-SOC-1 шт.

Съемный прижим волокна для FH-SOC-1 шт.

Лоток для термоусадочных гильз КДВС-1 шт.

Жесткий кейс для переноски-1 шт.

Ремень наплечный для кейса-1 шт.

Кабель USB-1 шт.

Протокол заводского тестирования-1 шт.
